CMC母線槽是我公司自主開發的新型母線干線系統，適用于交流50Hz,額定電壓380V、 額定電流InA=1600A-400A輸配電系統。具有耐火、 耐腐 、 防水、 阻燃及防爆的特點，防護等級IP65, 能滿足各種特殊場合的用電需求。因此被廣泛應用千造船、 造紙、 電廠、 變電站、 石油化工、鋼鐵冶金、 機械電子和大型建筑等各種場所。
主要特點

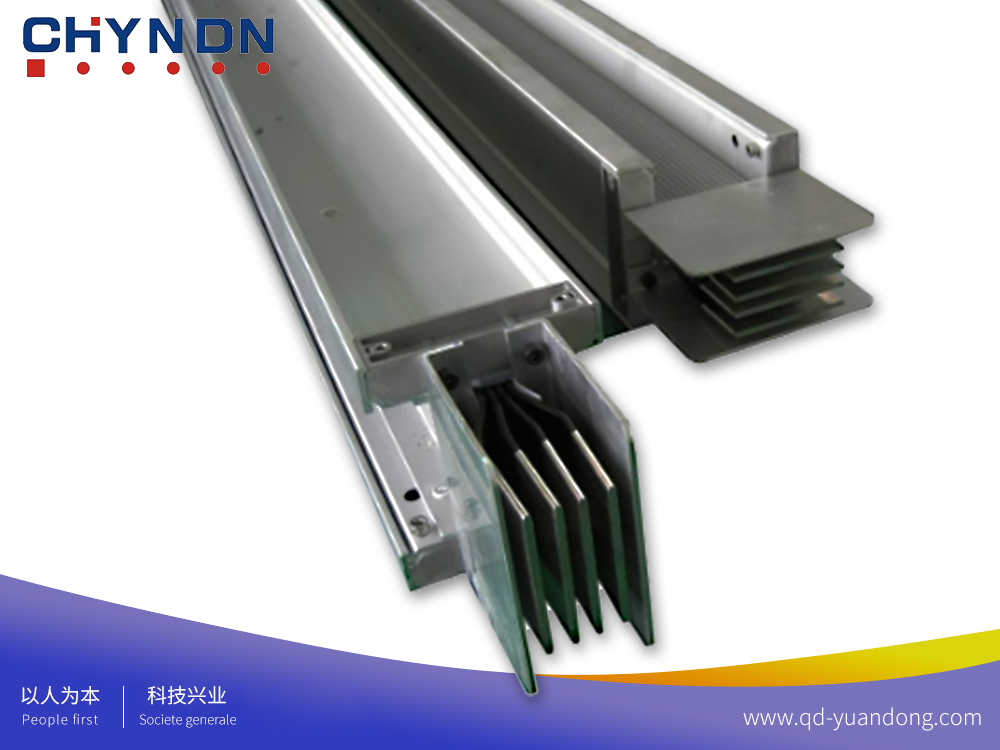

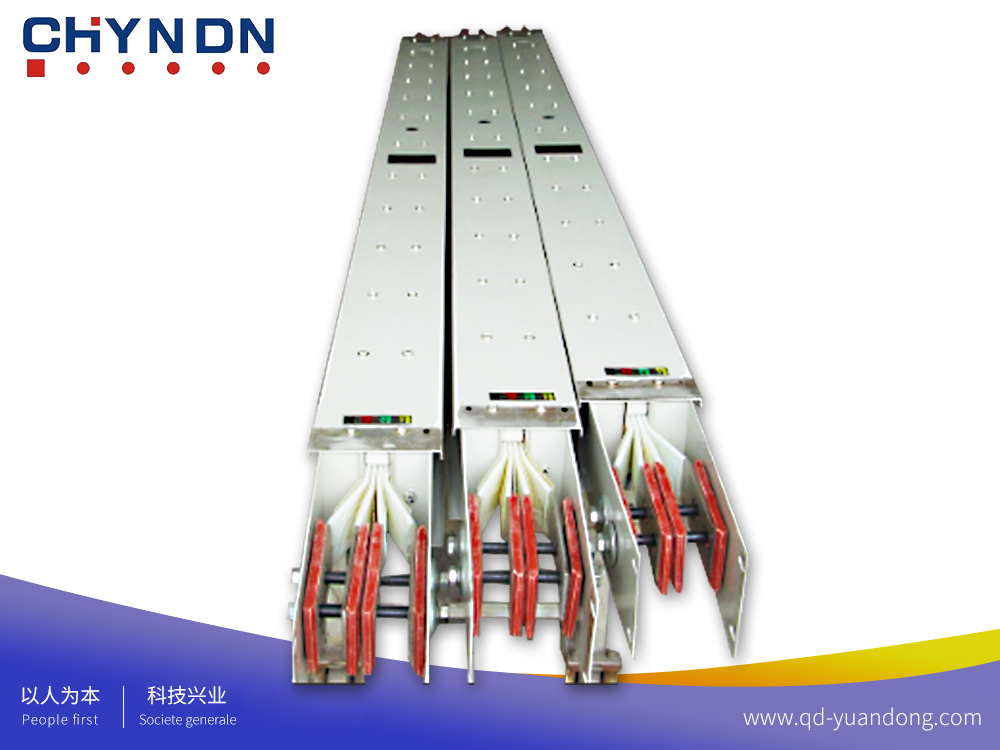

該密集型母線槽是由斷路器、母線、絕緣支撐件、緊固件、殼體等構成，戶內水平或垂直固定安裝。內裝母線用聚酯薄膜包覆，節與節之間母線采用絕緣螺栓固定連接，該母線槽為密集型母線槽。母線干線單元?dú)んw采用 2.0mm 厚鋁合金制成，分接單元?dú)んw采用 2.0mm 厚冷軋鋼板制成。母排為搪錫銅排。殼體顏色為銀灰色。分接單元門縫四周及與母線干線接合處均用密封條密封。防腐蝕措施： 外殼由鋁合金材料制成，分接單元?dú)んw由冷軋鋼板酸洗磷化處理后表面環氧粉末靜電噴涂，所有金屬零部件采用鍍鋅防腐處理，具有較好的防腐性能。
主要技術參數：
(1) 額定工作電壓Ue：AC380V
額定頻率 fn(Hz)：50Hz
(2) 成套設備的額定電流InA：AC1600A
(3) 額定絕緣電壓Ui： 660V
(4) 額定沖擊耐受電壓Uimp：6 kV
(5) 額定短時耐受電流Icw： 30kA
(6) 過電壓類別：Ⅳ■
(7) 材料組別： Ⅲa■
(8) 污染等級：3 ■
(9) 電氣間隙：≥10mm
爬電距離：≥12.5mm
(10)本單元系列母線干線單元額定電流等級有：1600A、1500A、1250A、1000A、800A、630A、600A、500A、400A； 250A
(11)本單元系列分接單元額定電流等級有：250A、225A、200A、180A、160A、125A、100A；

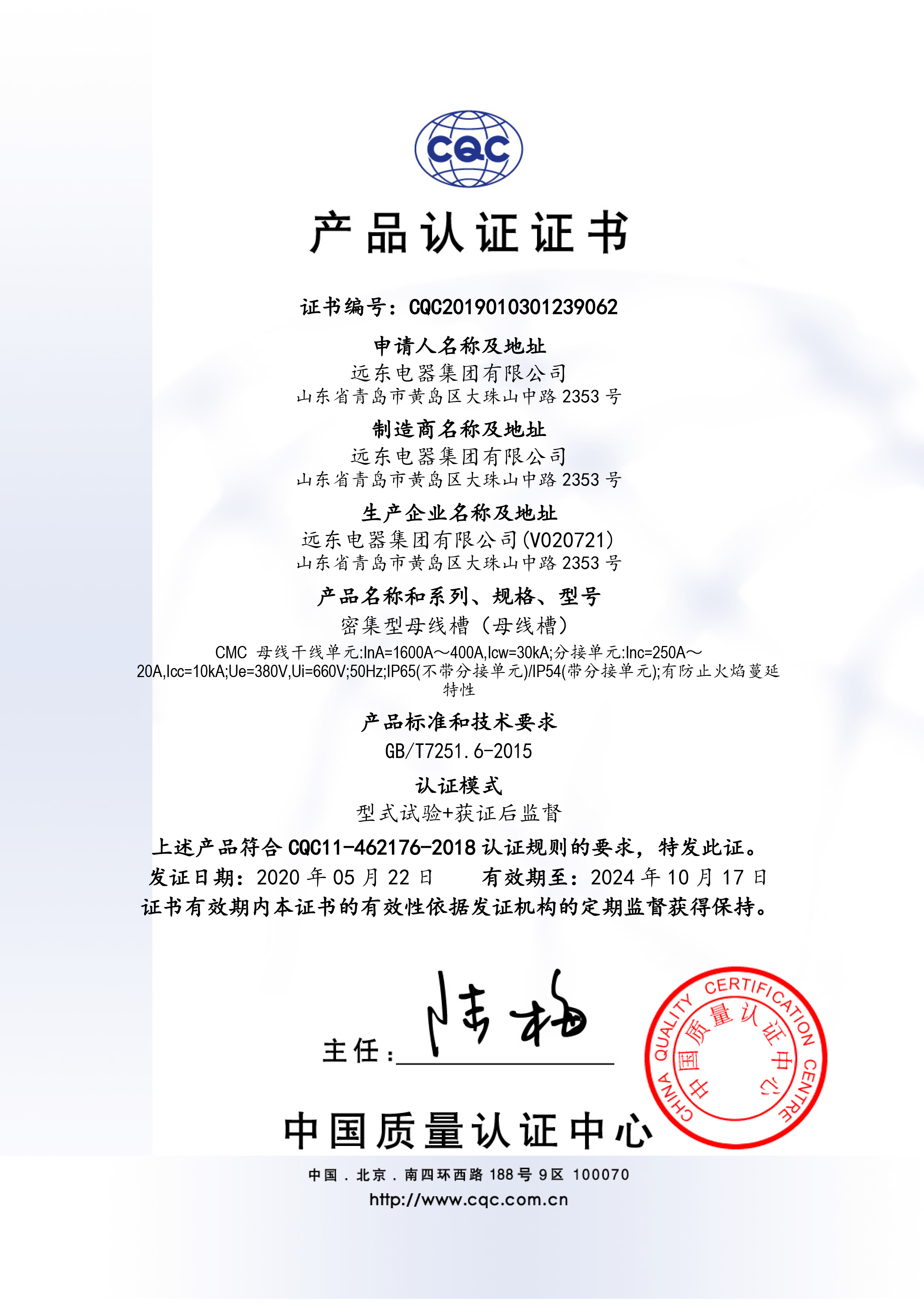

CMC 1600A-400ACQC產品認證證書
