環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、低、可提高供電參數和性能以及供電安全等優點。它被使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。

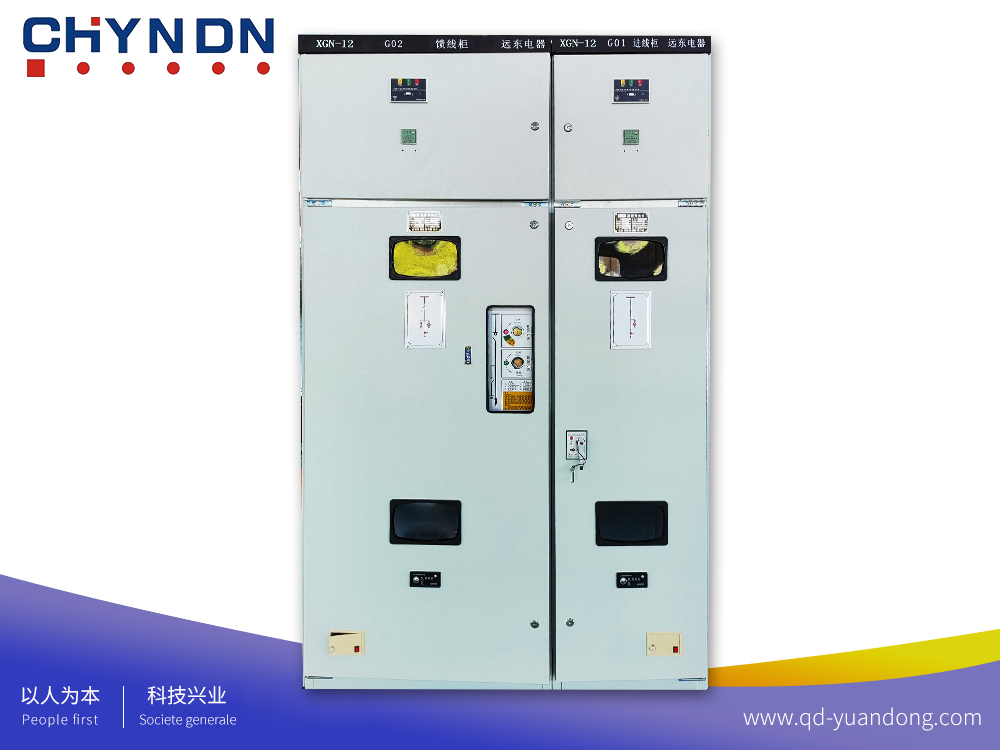

XGN是箱式固定式高壓開關柜,高度是2650MM內部裝有真空斷路器。開關柜外線先進入柜內主控開關,然后進入分控開關,各分路按其需要設置。如儀表,自控,電動機磁力開關,各種交流接觸器等,有的還設高壓室與低壓室開關柜,設有高壓母線,如發電廠等,有的還設有為保主要設備的低周減載。 安全監測和保護 通過一系列多種光源的傳感試驗研究,確定了內部故障電弧弧光的...
XGN 高壓成套環網柜采用真空斷路器、 HXGN是環網柜高度1800-2200MM,內部裝有負荷開關,HXGN環網柜采用SF6絕緣兩種，用于分合負荷電流，開斷短路電流及變壓器空載電流，一定距離架空線路、電纜線路的充電電流，起控制和保護作用，是環網供電和終端供電的重要開關設備。柜體中，配空氣絕緣的負荷開關主要有產氣式、壓氣式、真空式，配SF6絕緣的負荷開關為SF6式，由于SF6氣體封閉在殼體內，它形成的隔斷斷口不可見。環網柜中的負荷開關，一般要求三工位，即切斷負荷，隔離電路、可行靠接地。產氣式、壓氣式和SF6式負荷開關易實現三工位，而真空滅弧室只能開斷，不能隔離，所以一般真空負荷環網開關柜在負荷開關前再加上一個隔離開關，以形成隔離斷口。

主要元件技術參數
戶外開閉所（環網箱）YDKBS-12/630-25
1—斷路器柜
全型號    YDSF6-12V/630-25
額定電壓kV    12
額定電流A    630
額定頻率Hz    50
額定短路開斷電流kA    25
額定短路關合電流（峰值）kA    63
額定短時耐受電流kA    25
額定峰值耐受電流kA    63
額定短時耐受電流持續時間s    4
額定操作順序    O-0.3s-CO-180s-CO
2 —負荷開關柜
全型號    YDSF6-12C/630-25
額定電壓kV    12
額定電流A    630
額定頻率Hz    50
額定有功負載開斷電流A    630
額定閉環開斷電流A    630
額定電纜充電開斷電流A    10
額定線路充電開斷電流A    1
額定短路關合電流（峰值）kA    63
額定短時耐受電流kA    25
額定峰值耐受電流kA    63
額定短時耐受電流持續時間s    4
配用操動器機構型號，名稱    手動/電動彈簧操動機構（屬負荷開關整體結構一部分）
3—組合電器柜
全型號    YDSF6-12F/125-31.5
額定電壓kV    12
額定電流A    125
額定頻率Hz    50
額定短路開斷電流kA    31.5
額定短路關合電流（峰值）kA    80
額定交接電流A    1500
配用操動器機構型號，名稱    手動/電動彈簧操動機構（屬組合電器整體結構一部分）
配用熔斷器全型號    XRNT-12/125-50
配用熔斷器最大額定電流A    125
配用熔斷器撞擊器的形式（輕/中/重型）    中
熔斷器制造單位    上海智廣熔斷器有限公司
制造單位    遠東電器集團有限公司
